Voltmeter Digital Mini DIY



Skema Voltmeter Digital by Eagle Ver.5.10:

Kali ini saya membuat proyek Voltmeter Digital mini sederhana (3 digit) DC, dengan tingkat keakuratan sampai dengan 0,1 volt. Pengukuran tegangan maksimal sampai 30 volt. Diaplikasikan untuk keperluan display besaran tegangan peralatan elektronik, terutama power supply dengan tegangan variabel. Sehingga kita tidak memerlukan multitester pada saat merubah tegangan, cukup dengan melihat langsung pada 7 segment. Sangat menarik, karena secara umum peralatan pengetesan dan display saat ini sudah menggunakan versi digital.. beralihlah ke digital! :)
Gambar Voltmeter digital dengan menggunakan PCB IC:



Dengan biaya yg cukup murah, voltmeter digital ini mudah sekali dibuat, terutama yang sudah terbiasa membuat rangkaian elektronik dan menggunakan IC programming. Jika Anda baru pertama kali memulai membuat rangkaian elektronik dengan IC Programming tentu biaya akan lebih mahal karena biaya tambahan harus dikeluarkan untuk investasi rangkaian programmernya & komputer tentunya. Tapi tunggu dulu jangan putus asa..! jika Anda yang ingin membuat rangkaian ini tidak perlu kawatir dan tidak perlu repot untuk membeli perangkat programmingnya, karena IC yang sudah terprogram dapat kami sediakan hanya dengan harga IC saja tanpa tambahan biaya pemrograman, kecuali jika Anda akan bereksperimen dengan microcontroller dimasa yang akan datang.

RANGKAIAN


Menggunakan komponen utama IC programming PIC16F676 salah satu IC programming yang dapat ditulis dan dihapus ber-ulang² produk keluaran dari MICROCHIP.
Rangkaian di atas tentunya harus membutuhkan power supply sebagai tegangan catu, Anda dapat menggunakan rangkaian power supply sederhana seperti IC regulator 7805.
Untuk kalibrasi Anda memerlukan digital multitester sebagai referensi, atau Anda dapat menggunakan dua buah atau lebih IC regulator 7805 dan 7809 atau 7812 sebagai tegangan acuan. Suntikkan input Voltmeter Digital ke masing² output IC regulator tsb secara bergantian dan kalibrasi trimpot sehingga 7 segment menunjukkan angka sesuai dengan output tegangan IC regulator. Cukup mudah bukan..??
Bahasa program yang sudah dikonversi ke Hex tersedia dibawah halaman ini.

PCB

Anda dapat membuat rangkaian ini dengan menggunakan PCB IC atau membuat papan rangkaian tercetak seperti pada gambar dibawah.

Gambar PCB ver.1:

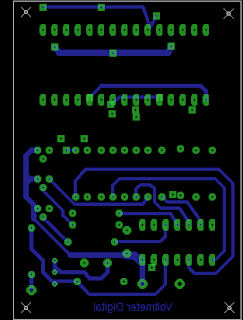

PCB tampak Bawah:

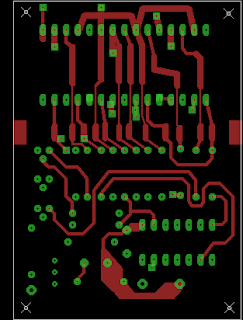

PCB tampak Atas:


PCB tata letak komponen:



Photo PCB versi 1.1 Tops dan Bottom



PCB dgn Eagle 3DigitsVoltmeterDigital2

Gambar Rangkaian dgn Eagle 3D:



Kit Voltmeter Digital:






Video Voltmeter Digital vs Multitester digital merk SANWA:



SELAMAT MENCOBA..

Jika Anda kesulitan untuk mendapatkan komponen² voltmeter digital, kami dpt membantu:

1. IC PIC16F676 yang sudah terprogram volt meter digital (tinggal pasang) @Rp.30.000,-
2. Tr BC557 @Rp. 500,-
3. Seven Segmen @Rp. 5.000,-
4. Trimpot 50K (Multiturn) @Rp. 10.000,-
5. PCB @Rp. 30.000,- (Bahan Fiberglas)




Harga dalam bentuk KIT siap solder Rp.95.000,-  OUT OF STOCK


Harga diatas sewaktu-waktu bisa berubah & belum termasuk ongkir

Telp/Sms: (021) 71346636, (021) 70627742, 081218-787892
email: elektronikhobbi@gmail.com

Source: Hex:

:1000000000308A003C280000831A0A28A000030E52
:10001000A1000F288312A000030EA100A1140A085A
:10002000A8008A018313A00E0408A2005708A300A9
:100030005808A4005908A5005A08A6005B08A700A4
:1000400083128C308400001C27280C1858282208A2
:1000500084002308D7002408D8002508D9002608E2
:10006000DA002708DB0028088A00210E83008312AB
:10007000200EA11883160900FF238316900000307C
:100080008A00222A0A108A100A1182074034573443
:100090002234063415340C34083456340034043415
:1000A000FF340A108A100A11820702340134043422
:1000B000EC308F009A308E00273085003F3087006B
:1000C000000000002C08023C031CAC0129302C0766
:1000D00084000008870029302C078400000840397C
:1000E000D7000310570CD2002C085120073A5204B5
:1000F0008500AC0A0C108A11272807309900831656
:10010000050803308312D700D70B842819088C11F7
:100110001F1300300838831691001F129F161F17F7
:1001200083129F171F1418308316850027308312FF
:100130008500831687013730831287008530900051
:10014000EC308F009A308E00C0308B0483160C1474
:100150008312332A3330840000080319BE2801308B
:10016000D800D701D70BB228D80BB1284A30D70016
:10017000D70BB82800000000800BAF280034D7014F
:10018000D801D901DA01CB01CC01CD01CE014A0859
:100190004904480447040319FD282030CF00031008
:1001A000C30DC40DC50DC60DCB0DCC0DCD0DCE0DA3
:1001B0004A084E02031DE62849084D02031DE628A1
:1001C00048084C02031DE62847084B02031CF72889
:1001D0004708CB024808031C480FCC024908031CFF
:1001E000490FCD024A08031C4A0FCE020314D70D53
:1001F000D80DD90DDA0DCF0BCF2800004B3084007D
:1002000000342030CB00C701C801C901CA0142082F
:10021000DA004108D9004008D8003F08D700031091
:10022000571C20294308C70744080318440FC80770
:1002300045080318450FC90746080318460FCA07A3
:10024000CA0CC90CC80CC70CDA0CD90CD80CD70CCA
:10025000CB0B0F290034C201C101C0011E30BF0009
:100260003A08C6003908C5003808C4003708C3007A
:1002700001215A08C2005908C1005808C000570897
:10028000BF005A08C6005908C5005808C4005708DE
:10029000C300CA01C9012730C800F630C700BF201B
:1002A0005A08C3005908C2005808C1005708C000C6
:1002B0004220D800A9002908403C031D6129FF30D5
:1002C000A900C201C101C0011E30BF003A08C6002A
:1002D0003908C5003808C4003708C30001215A088E
:1002E000C2005908C1005808C0005708BF005A088A
:1002F000C6005908C5005808C4005708C300CA0101
:10030000C9012730C800F630C700BF200008BB0075
:10031000840A0008BC00840A0008BD00840A0008A2
:10032000BE00C201C101C0010A30BF003E08C600C4
:100330003D08C5003C08C4003B08C30001215A0821
:10034000C2005908C1005808C0005708BF005A0829
:10035000C6005908C5005808C4005708C300CA01A0
:10036000C9012730C800F630C700BF205A08C300B3
:100370005908C2005808C1005708C0004220D800E0
:10038000AA00C201C101C0010A30BF003E08C60078
:100390003D08C5003C08C4003B08C30001215A08C1
:1003A000C2005908C1005808C0005708BF005A08C9
:1003B000C6005908C5005808C4005708C300CA0140
:1003C000C9012730C800F630C700BF200008BB00B5
:1003D000840A0008BC00840A0008BD00840A0008E2
:1003E000BE00C201C101C0010A30BF003E08C60004
:1003F0003D08C5003C08C4003B08C30001215A0861
:10040000C2005908C1005808C0005708BF005A0868
:10041000C6005908C5005808C4005708C300CA01DF
:10042000C9012730C800F630C700BF205A08C300F2
:100430005908C2005808C1005708C0004220D8001F
:10044000AB00792A84011F3083051F130030073861
:1004500083169100073083129F007F30A900AA0005
:10046000AB00AC017D28B101B001AF01AE01B2011A
:100470003208133C031C5A2A0C30D8001F08C33919
:1004800058049F000130B300AA209F149F18462AE9
:1004900083161E088312AE071E0803181E0FAF072F
:1004A000003003180130B007003003180130B107E5
:1004B000B20A382A3108C6003008C5002F08C40027
:1004C0002E08C300CA01C901C8011430C700BF20EB
:1004D0005A08B6005908B5005808B4005708B300C8
:1004E0005A08BA005908B9005808B8005708B700A8
:0C04F0002B29C830B300AA20332A630077
:0207FE00443481
:02400E00C43FAD
:00000001FF
;PIC16F676



Sumber:
http://www.coolcircuit.com
